瑞纳新材基于HJT电池快速的产业化需求，布局与开发出应用于HJT电池的低温固化主栅银浆RN-H802系列。RN-H802系列采用特殊的有机固化体系，结合自主知识产权技术的5-20nm高活性纳米银粉，可实现低温下（160~180℃）微米银粉与纳米银粉的快速烧结特性，获得更低的体电阻率。同时，采用高Tg转变温度的有机固化树脂，可以实现更高的附着力和更好的耐候性，满足晶硅太阳电池的常规可靠性要求。
RF-N602系列采用流变特性更优的有机载体以同时兼顾银粉、无机玻璃粉、铝粉及无机助剂等粉体，达到目前PERC正银超细线丝网印刷技术水平，并带来显著的短路电流增益，为客户提供更大的提效降成本空间。
RN-H802系列低温固化银浆的银含量相对更低，单位硅片上银浆消耗量下降5~10%，满足客户的低单耗低成本要求。在较快印刷速度下（200~350mm/s）仍能保持良好的线型和印刷性。针对不同客户ITO膜特性和印刷要求，我们可根据客户电池定制化开发相关产品。

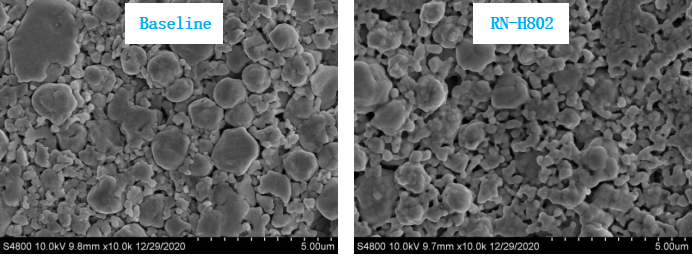

*超细纳米银技术的应用，有效提升银粉界面的低温下熔融效果
| Types | Parameters | Reference | RN-H802 |
|---|---|---|---|
| Electricity | Contact resistivity(mΩ·cm2) | 3.20 | 1.96 |
| Volume resistivity(Ω·m) | 4.8e-6 | 4.8e-6 | |
| I-V | Eff.(%) | - | +0.03 |
| Voc(mV) | - | +0.2 | |
| Isc(mA) | - | +12 | |
| FF(%) | - | +0.02 |

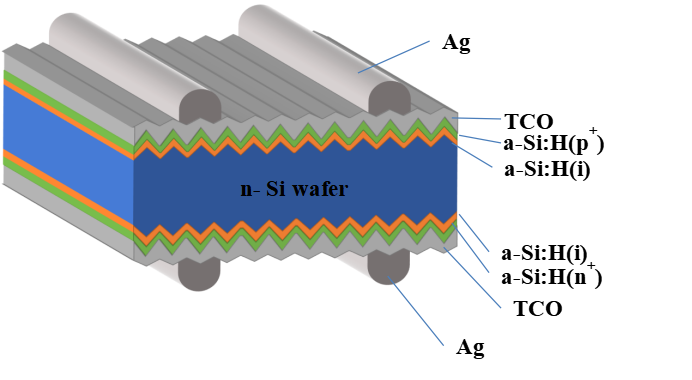

电池类型：异质结（HJT）晶硅太阳电池
细度（4th Scratch）：≤15μm
固含量（538℃，1H）：90~93%
粘度（Brookfild CPA-52Z锥型转子，10rmp，25℃）：50~150 Pa·s
推荐印刷/烘干/固化工艺 :
印刷：不锈钢网325-400目，16μm线径，≤10μm膜厚，印刷速度200~350mm/s
烘干：红外加热 ，250-300℃，不少于20秒
固化：在160 ~ 180℃下固化16~30min
需放置在≤4℃下的条件下低温冷藏，开封前应让浆料恢复至室温，使用前搅拌充分搅拌均匀
